Les circuits intégrés sont des circuits qui contiennent des composants électroniques, soit passifs (comme la résistance, condensateur, ou bobine) ou actifs (comme diode, transistors bipolaire, transistors MOSFET.). Ces circuits intégrés est subdivisés en trois catégories (analogiques, numériques, ou mixte). un circuit intégré suit plusieurs étapes technologique de fabrication afin devient opérationnel.  les étapes technologiques sont :
1-Production des wafers (purification du semiconducteur (Silicium), fabrication du lingo du silicium monocristallin, coupures...)
2-Faire le dopage (implantation ionique ou diffusion), déposer de couches actives (SiO2), et des couches métalliques pour les contacts. etc.
3.Mettre les puces fabriques dans les boitiers correspondents appelé le Die et ensuite faire un test.

  • Chapitre 1. Conception des alimentations
    1. Pile ou secteur?
    2.  les transformateurs.
    3.  le redressement.
    4. le filtrage.
    5.  la stabilisation de tension.
    6. l'alimentation variable.
    7.  l'alimentation à courant constant.
    8.  les régulateurs intégrés .
    9.  Petite schématèque utile.
  • Chapitre 2. Composants actifs de puissance

Pour chacun des composants suivants rappeler le principe de fonctionnement, propriétés
technologiques, réseaux de caractéristiques, symboles, codification et valeurs typiques, domaines d’utilisation, le thyristor ou SCR, Le thyristor GTO, Le triac, le diac, le transistor à effet de champ (TEC ou FET), le transistor uni jonction ou UJT, petite schématèque utile.

  • Chapitre 3. Composants optoélectroniques

Pour chacun des composants suivants rappeler le principe de fonctionnement, propriétés
technologiques, symboles, codification et valeurs typiques, domaines d’utilisation et schémas
d’application: les LED (Afficheurs 7 segments, 16 segments, matrices 5x7, les cristaux liquides ou LCD), les cellules photorésistantes, les photodiodes, le phototransistor, le photomultiplicateur, les optocoupleurs, la pratique de l'infrarouge, petite schématèque utile.

  • Chapitre 4. Circuits de la famille TTL

Caractéristiques des portes logiques de la famille TTL standard, portes à collecteur ouvert, les autres familles TTL, caractéristiques électriques des familles : Tensions d'alimentation, tensions et courants d'entrée et de sortie, niveaux Haut et Bas, immunité aux bruits, sortance, consommation, caractéristiques de commutation: vitesse de commutation, retard de propagation, circuits trois états, Portes logiques à entrées spécifiques : trigger de Schmitt, sorties "bufférisées", précautions d'utilisation des circuits TTL.

  • Chapitre 5. Circuits de la famille CMOS
    1. Portes logiques P-MOS et N-MOS.
    2.  logique MOS complémentaire.
    3.  familles CMOS.
    4.  caractéristiques électriques des circuits CMOS.
    5.  interfaçage TTL-CMOS.
    6. précautions d'utilisation des circuits CMOS.
  • Chapitre 6. Circuits intégrés (CI) logiques spéciaux
    1. Technologie TTL ou C.MOS?
    2.  récapitulatif des niveaux logiques en entrée et en sortie.
    3.  les différentes portes logiques, les CI décodeurs.
    4.  les CI multiplexeurs.
    5. les CI comparateurs.
    6.  les convertisseurs binaire/7segments.
    7.  les différentes bascules logiques.
    8.  les CI compteurs (binaires et décades).
    9. les CI temporisateurs 555.
    10.  les CI monostables.
    11. petite schématèque utile.
  • Chapitre7. Autres composants et accessoires spécifiques
    1. Le relais: fonctionnement.
    2. l'alimentation d'un relais.
    3. les différents types de relais.
    4.  les relais statiques.
    5.  petite schématèque utile.
    6.  le microphone.
    7.  le haut-parleur.
    8. le buzzer.
    9.  le quartz.
  • Chapitre 8. Documentation sur les composants
    1. Principaux constructeurs de composants et sigles d’identification.
    2.  diverses formes de documents (notes d’application, catalogues, internet, …)
    3. Equivalences.
    4. exemples de contenu d'une notice technique de composants les plus utilisés.

Objectifs de l’enseignement:

Familiariser l’étudiant avec les techniques de traitement numérique du signal comme l’analyse spectrale et le filtrage numérique.

Ce document contient le cours détaillé de la matière traitement du signal TS

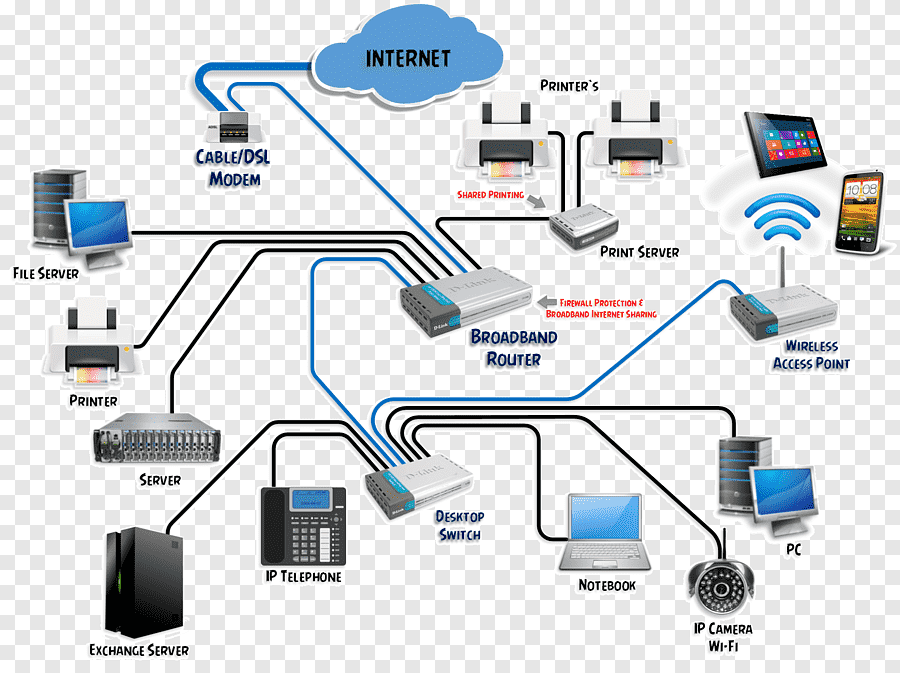

Introduire les étudiants dans le monde des télécommunications en leur inculquant les concepts de bases sur les réseaux informatiques locaux traditionnels et émergents. Maitriser les contraintes spécifiques des réseaux locaux. Choisir un réseau local et les équipements associés. Dimensionner, installer, configurer, diagnostiquer un réseau local.


Cette matière concerne la conception de montages électroniques simples : analyse, principe de

fonctionnement, calcul des composants et réalisation. Elle permet à l’étudiant de mettre en pratique

les connaissances acquises durant sa formation en réalisant des fonctions électroniques analogiques

ou numériques sur circuits imprimés.

Le circuit intégré (CI), aussi appelé puce électronique, est un composant électronique reproduisant une, ou plusieurs, fonction électronique plus ou moins complexe, intégrant souvent plusieurs types de composants électroniques de base dans un volume réduit, rendant le circuit facile à mettre en œuvre. ce cours est q

adresser au

Donner les bases à l’étudiant pour comprendre le principe de propagation des ondes électromagnétiques ainsi que les mécanismes de propagation hertzienne. Calculer les différents paramètres applicables aux antennes
